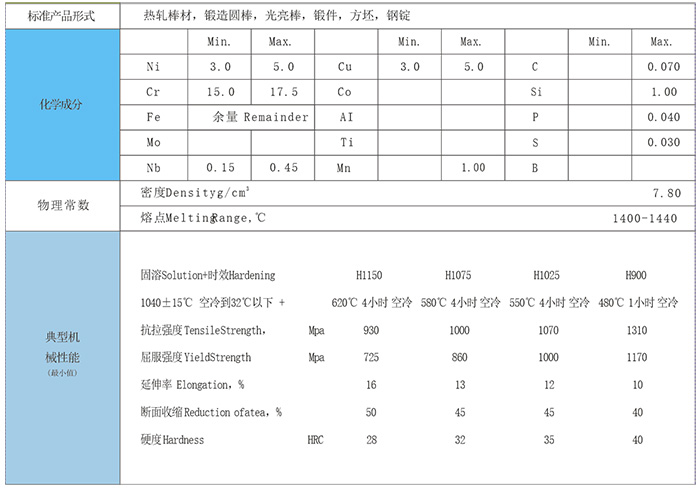

17-4PH馬氏體沉淀硬化不銹鋼棒材

中文名稱 馬氏體沉淀硬化不銹鋼

英文名稱 martensitic precipitation hardening stainless steel

定　　義 碳含量低于0.1%，加入銅、鉬、鈦、鋁等元素使之沉淀析出碳化物和金屬間化合物而進一步強化的馬氏體不銹鋼。

應(yīng)用學(xué)科 材料科學(xué)技術(shù)（一級學(xué)科），金屬材料（二級學(xué)科），鋼鐵材料（三級學(xué)科），鋼鐵材料品種（四級學(xué)科）

馬氏體沉淀硬化不銹鋼。鋼中碳含量一般≤0.1%，但≥0.05%，目的是既有好的焊接性、耐蝕性，又具有較好的強韌性；鉻含量一般在16%～17%以保證足夠的不銹性和耐蝕性；合適的鎳、鉻當量，以便鋼中δ-鐵素體的含量處于最低水平(一般≤5%)，以免損害橫向性能和降低鋼的強度。各種合金元素的鐵素體形成效果如下：

0.1%N 0.1%C 1%Ni 1%Co 1%Cu

-20 -18 -10 -6 -3

1%Mn 1%w 1%Si 1%Mo 1%Cr

-1 +8 +8 +11 +15

1%V 1%Al

+19 +38

元素的配比應(yīng)使馬氏體相變開始溫度(Ms點)在150℃以上馬氏體相變基本完成溫度，(Mf點)在50℃以上，下述經(jīng)驗公式可作計算Ms點時的參考：

Ms={75(14.6-%Cr)+110(8.9-%Ni)+3000

[0.068-%(C+N)]+60(1.33+%Mn+50

(0.17-%Si)}，℃

添加適量沉淀硬化元素如銅和鈦等以便形成ε富銅相和NiTi相等進行強化。
