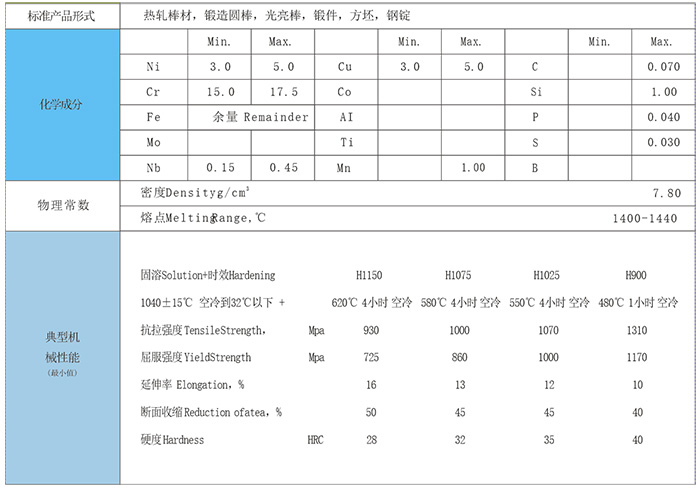

17-7PH半奧氏體沉淀硬化不銹鋼熱軋棒材
中文名稱(chēng) 半奧氏體沉淀硬化不銹鋼
英文名稱(chēng) semi-austenitic precipitation hardening stainless steel
定 義 固溶態(tài)組織基體為奧氏體(有利于成型及焊接),經(jīng)調(diào)整熱處理和/或冷處理后使奧氏體轉(zhuǎn)變?yōu)轳R氏體,并經(jīng)時(shí)效處理析出金屬間化合物或碳氮化物進(jìn)一步強(qiáng)化的高強(qiáng)度不銹鋼。
應(yīng)用學(xué)科 材料科學(xué)技術(shù)(一級(jí)學(xué)科),金屬材料(二級(jí)學(xué)科),鋼鐵材料(三級(jí)學(xué)科),鋼鐵材料品種(四級(jí)學(xué)科)
半奧氏體沉淀硬化不銹鋼。碳含量一般在0.1%左右,為改進(jìn)鑄造性能鑄造鋼的碳含量大于0.1%;他點(diǎn)的控制是本鋼設(shè)計(jì)的關(guān)鍵,這類(lèi)鋼在固溶處理后為奧氏體組織,在此狀態(tài)下進(jìn)行加工、成形、焊接。在調(diào)整處理(碳化物析出過(guò)程)后馬氏體點(diǎn)升高,降到室溫后為馬氏體組織或再通過(guò)簡(jiǎn)單的低溫處理(-72℃)后轉(zhuǎn)變成馬氏體(即馬氏體點(diǎn)在-72℃以上);鉻含量一般在14%以上,以保證良好的不銹性和耐蝕性;選擇合適的鉻、鎳當(dāng)量配比以降低鋼中δ-鐵素體的含量;鋼中含有適量沉淀硬化元素。如鉬、鈦、鋁、鈮、銅等。有時(shí)鋼中含鈷,這一方面可以促進(jìn)鉬的強(qiáng)化作用,同時(shí)又不影響Ms點(diǎn)。
圖1 0Cr17Ni7TiAl鋼的熱處理工藝
圖2 0Cr17Ni4Cu4Nb鋼的熱處理工藝
(3)奧氏體沉淀硬化不銹鋼。選擇合適的鉻、鎳當(dāng)量配比,使其形成非常穩(wěn)定的奧氏體組織;為了彌補(bǔ)奧
圖3半奧氏體沉淀硬化不銹鋼熱處理工藝
氏體強(qiáng)度的不足,通過(guò)加入鋁、鈦以形成Ni3Al、Ni3Ti,或加入磷形成M23(C+P)6而進(jìn)行強(qiáng)化。
熱處理工藝
(1)馬氏體沉淀硬化不銹鋼。以O(shè)Crl7NiTiAl(Stainless W)和OCrl7Ni4Cu4Nb為例其熱處理工藝如圖1和圖2所示。
(2)半奧氏體沉淀硬化不銹鋼。以0Cr15Ni7Mo2Al為例,其熱處理工藝如圖3所示。
(3)奧氏體沉淀硬化不銹鋼。以0Cr15Ni25Ti2MoAlVB為例其熱處理工藝
如圖4所示。
圖4 oCr15Ni25Ti2MoAlVB鋼的熱處理工藝
